通風蝶閥的特點和結構特征有哪些？

關注次數：發布時間：2023-08-05

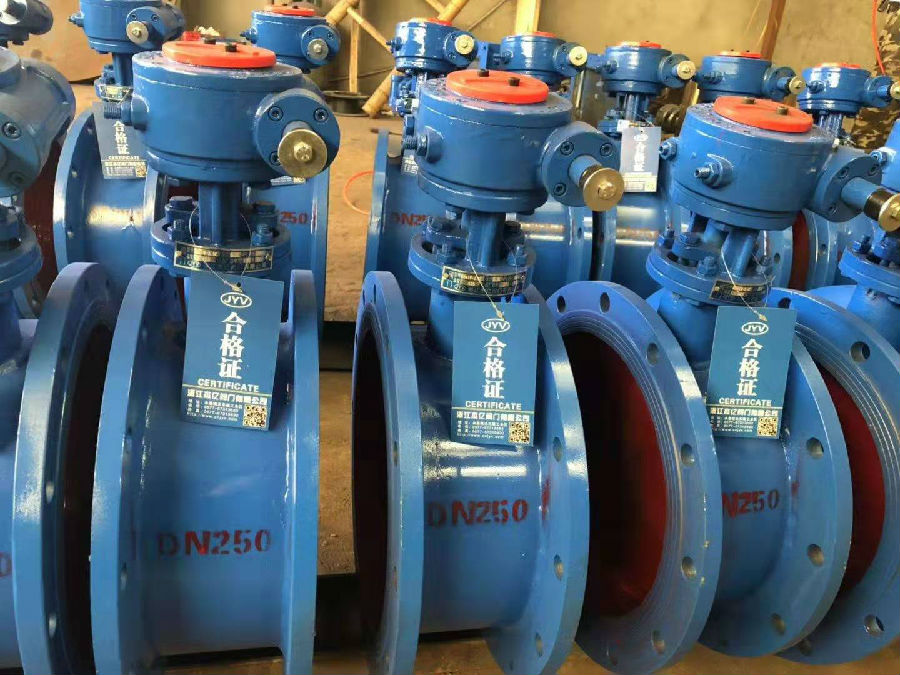

通風蝶閥結構獨特，采用優質合金鋼板焊接，廣泛應用于化工、建材、電站、玻璃、水泥、五金、鍋爐等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。

一、通風蝶閥的特點：

1、啟閉方便迅速、省力、流體阻力小，操作方便。

2、結構簡單，體積小，重量輕。

3、調節通風管道介質流量及控制開關。

4、低壓下，可以實現良好的密封。

5、調節性能好。

二、通風蝶閥結構特征：

1、整體結構設計新穎，節能高效。蝶板采用流線型設計，使流體阻力損失小，作業效率高，是節能高效型產品。

2、閥體具有足夠的剛強度，抗振能力強。閥體通過支承底座可以將全部垂直載荷和動荷載傳給基礎，支承底座上的地腳螺栓孔為長圓孔，允許底座有輕微軸向移動，以便于安裝、檢修。

3、閥桿為通桿結構，安全性能好。經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

4、連接方式多樣化，滿足不同需求。連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。用戶可以根據自己需求，選擇適合自己作業的蝶閥。

5、驅動方式可根據工作要求進行選擇，方便快捷。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。
