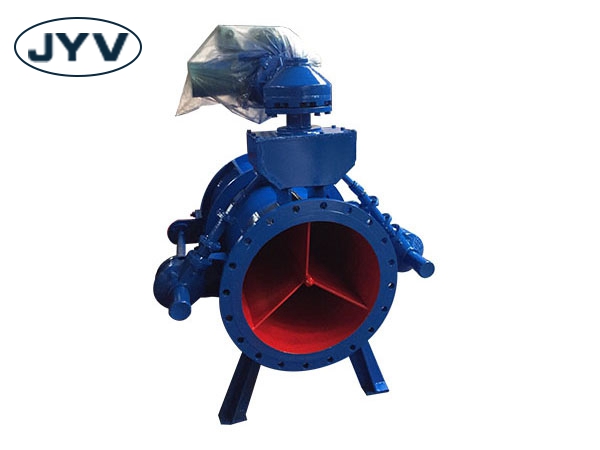

錐形閥
關注次數：? ? ? ? 發布時間：2017-02-15
錐形閥參數：
其結構為外套筒形式，即閥體固定。它是采用絲桿螺母伸縮動作，帶動外套筒上下動作，達到閥門的啟閉目的。它廣泛應用于水利、水電、水庫等工程上
的詳細信息
產品特點
1、水力條件好，具有較高的流量系數u=0.73~0.83。
2、結構簡單，重量輕；布置緊湊，操作靈活，維護方便、運行可靠、啟閉力小。
3、泄流時噴出水舌為喇叭狀，空中擴散摻氣、消能效果好，一般都不用做消能措施，如設置為淹沒式出流，側水下的消能也很簡單。
使用與維護
錐形閥的布置與周圍建筑物有密切關系，如布置不當時，因射流引起對建筑物的沖刷或形成的霧氣對電站的運行帶來麻煩，以及放水時引起的顯著震動，因此布置形式必須慎重考慮。
錐形閥經一段時間運轉后，應對錐形閥進行定期清掃、去銹、油漆，應對錐形閥的油缸、液壓站進行定期檢查和油加，定期檢查和更換密封圈及止水橡膠，保證閥門處于正常運轉。
使用說明
1、用戶在安裝錐形閥前必須校對閥門型號、連接尺寸及注意介質流向，保證與閥門要求一致性。
2、用戶在安裝錐形閥時，必須預留錐形閥驅動的必要空間。
3、驅動裝置的接線須按線路圖進行。（詳見電動裝置說明書）
4、錐形閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
5、有導流罩的要在其下方加支撐，以防導流罩下垂影響閥門密封。
錐形閥選購須知
1、用戶選購時，必須注明錐形閥公稱通徑、壓力及閥門連接所需標準，未注明時，以說明書尺寸給予制造。
2、所需錐形閥如有特殊要求，必須注明特殊尺寸、特殊材質等各項參數，未注明時，以企業規定材質給予制造。
3、錐形閥驅動裝置無特別說明，以本廠規定給予配置。
4、用戶提供錐形閥使用介質、溫度、壓力、現場環境等，本廠則以給予選型外型
附１、錐形閥的安裝尺寸圖
2、錐形閥的主要外型結構圖
3、電氣原理請?jiān)斠?jiàn)說明書
